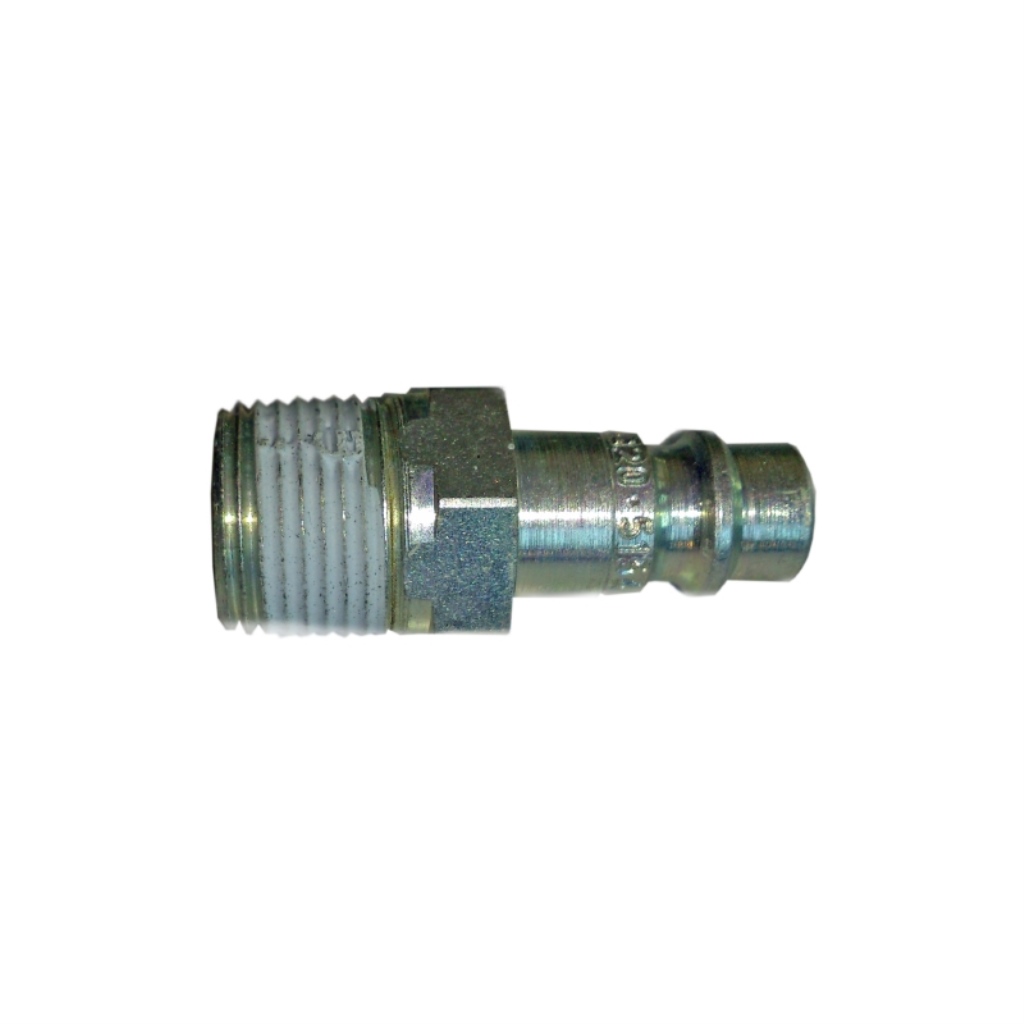

Gewindestecknippel Serie 320 (Euro Norm) R 1/4" AG

Artikel-Nr. 10-320-5152
Lagerbestand
Verkaufseinheit Stück
Menge in Packung 1
Gewindestecknippel Serie 320 (Euro Norm) R 1/4" AG Gewindestecknippel Serie 320 (Euro Norm) R 1/4" AG

Beschreibung

Serie 320 - eSafe

Die Kupplung der eSafe Serie 320 ist eine leicht zu bedienende Hochleistungskupplung mit langer Standzeit. Dabei handelt es sich um eine mit einer Hand zu bedienende Sicherheitskupplung, die vor dem Entkuppeln den Druck ablässt, so dass die Gefahr eines Schlauchrückschlags entfällt. Die Aussengewinde an Kupplung und Nippel sind werksseitig mit einer Gewindedichtung versehen. Die Kupplungen haben eine kleinere Aussenabmessung als vergleichbare Ausführungen. Der vollautomatische Ablauf vereinfacht die Bedienung. Die eSafe Ausführung entspricht dem ISO-Standard 4414 und EN 983.

Technische Daten

Nennweite ..................................................... 7.6 mm (5/16")
Durchfluss ..................................................... 2250 l/min (79.4 CFM)
Max. Betriebsdruck .................................... 16 bar (232 PSI)
Min. Berstdruck ........................................... 140 bar (2030 PSI)
Temperaturbereich .................................... -20°C – +100°C (-4°F – +212°F)
Material Kupplung ..................................... Verzinkter Stahl bzw. Messing
Material Nippel ........................................... Gehärteter Stahl (verzinkt)
Kupplungskraft ........................................... 86 N
Märkte ............................................................ Global
Standards ...................................................... CEJN Original, Eurostandard (7.4)

Die Durchflussmenge wird bei einem Eingangsdruck von 6 bar (87 PSI) und einem Druckabfall von 0,5 bar (7 PSI) gemessen.

Merkmale

SERIE:
Anschluss:
Gewindeart:
  • CEJN
